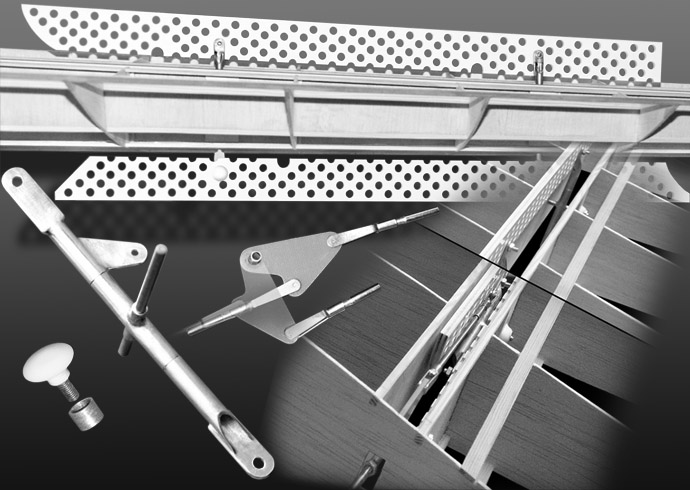

Der Bau der Klappen hat Präzision und einigen Aufwand erfordert.
Nicht zuletzt auf Grund der 600 Löcher, mit denen die Klappen perforiert werden mussten.
Um saubere Bohrungen zu erhalten, wurde |
Als Lager dienen Kunststoffkappen, die mit 3 mm Schrauben versehen sind und 5 mm Buchsen aus Messing.
Die Kappen gleiten an den Wänden des Klappenschachtes und sorgen für einen präzisen Sitz der Klappen in eingefahrenem Zustand.
Angesteuert werden die Klappen über einen Hebel aus Platinenmaterial, welcher den
Ausschlag des Servos vergrößert und in gestreckter Stellung die Klappen verriegelt. |
