Tragfläche II

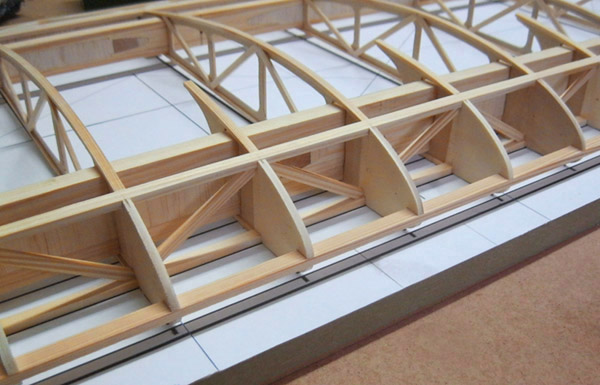

D-Box   D-Box
Da diese an der Hinterseite offen ist, wurden hier diagonale Streben eingefügt, um die Torsionsfestigkeit, in Einheit mit der Nasenverschalung, zu gewährleisten.

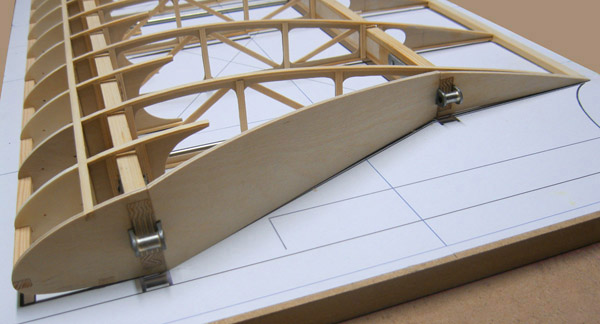

Flügelwurzel   Flächenwurzel
Die eigenartige Form ergibt sich aus dem Anschluss an den Rumpf - Baldachin.

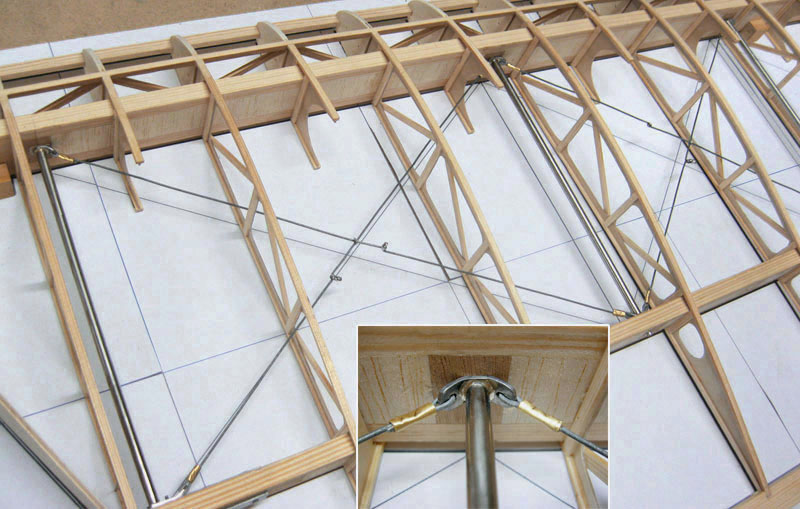

Drahtverspannung
Drahtverspannung
1,2mm Eisendraht, jeweils zweiteilig, gespannt durch Verzwirbelung der mittleren Enden, fixiert durch Weichlötung.
 Die Traversen aus Edelstahlrohr sind mit den Holmen verschraubt.

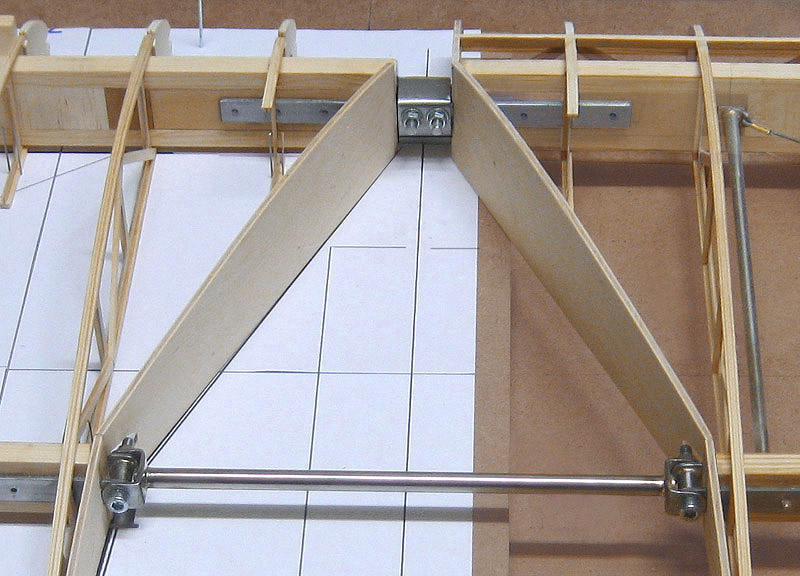

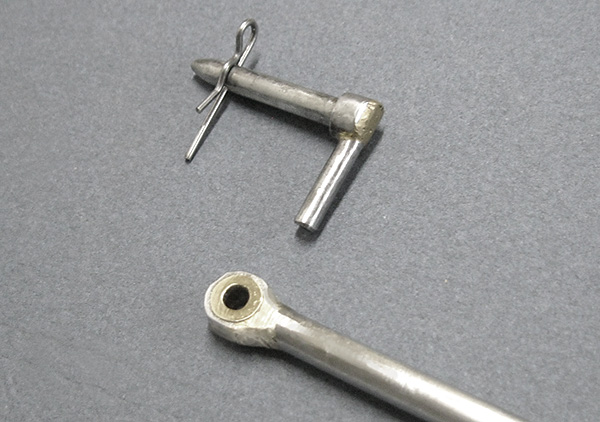

Flächenverbindung
Flächenverbindung
Der vordere Verbinder und der Hintere aus dickwandigem Edelstahlrohr sind später Bestandteile des Rumpfgerüstes.
In den dreieckigen Bereichen befinden sich beim Original die beiden Kraftstofftanks.

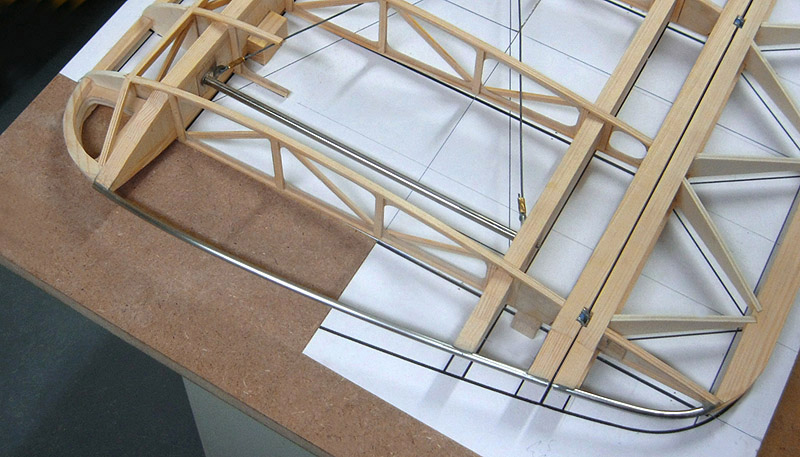

Randbogen
Randbogen

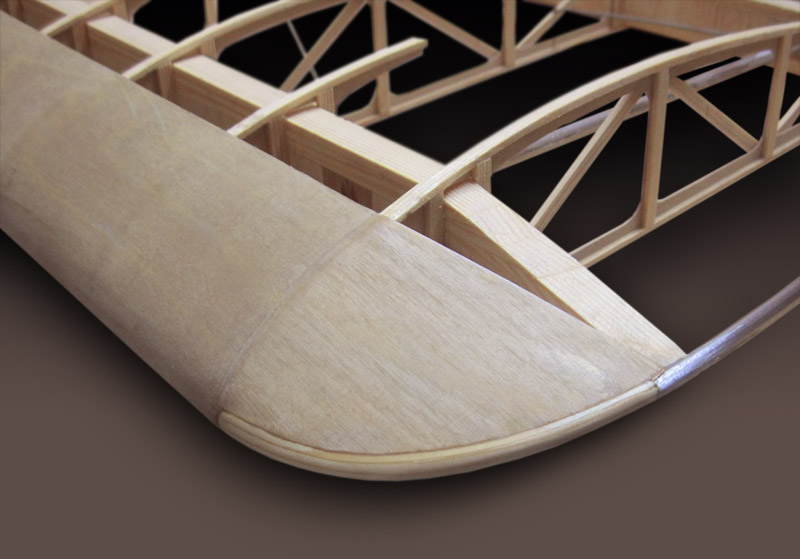

Verschalung des Randbogens
Verschalung des Randbogens   Sperrholz 0,4mm

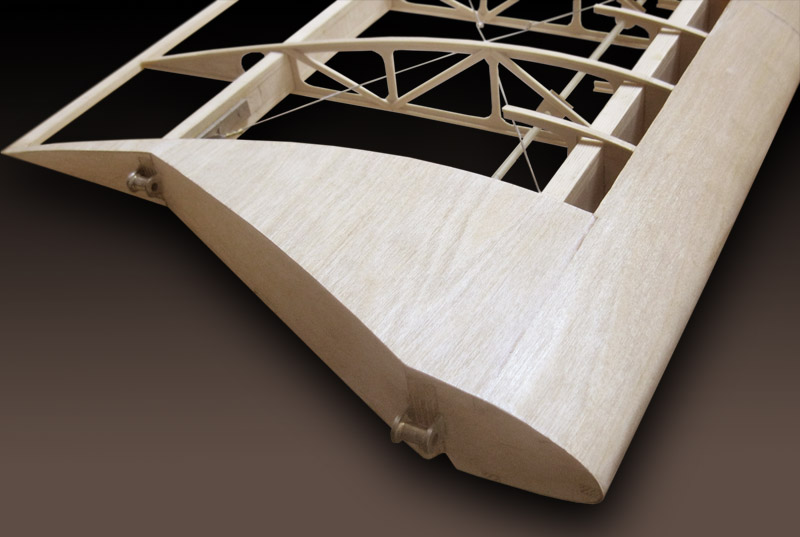

Verschalung der D-Box und des Wurzelbereichs
Verschalung der D-Box und des Wurzelbereichs  Sperrholz 0,4mm
