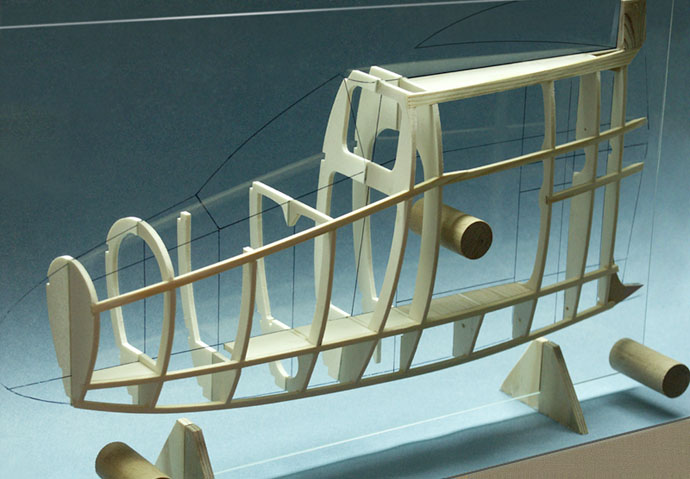

Helling

Die Herstellung des Rumpfgerüstes erfolgt in Halbschalen - Bauweise. Als Helling dient eine eine dünne Glasscheibe. Die Spannten werden beidseitig, punktuell mit Sekundenkleber auf der Glasscheibe fixiert. Eine genaue Passung beim Verbinden der beiden Hälften ist somit gewährleistet.

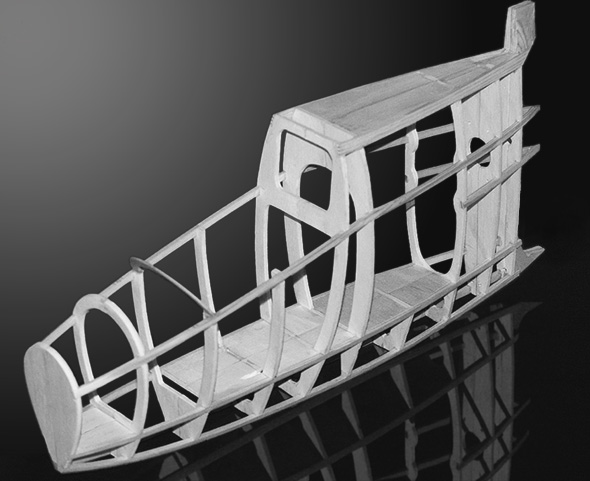

verbundene Rumpfhälften

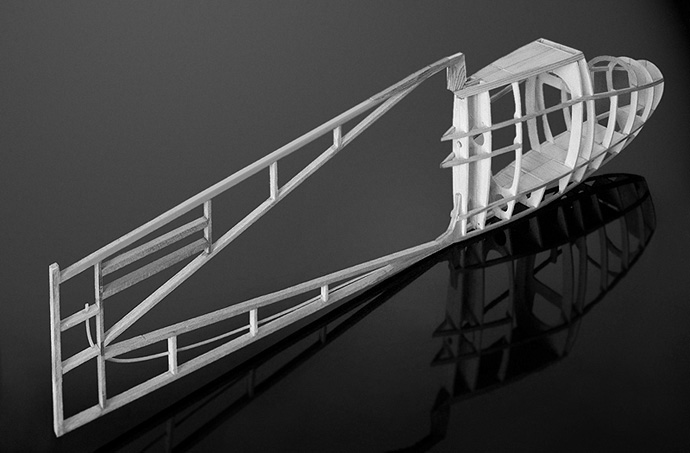

Leitwerksträger

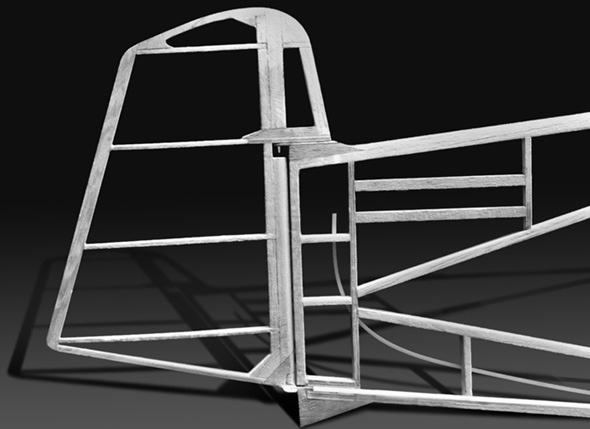

Seitenleitwerk

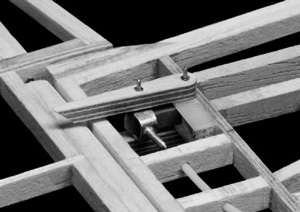

Anlenkung Höhenruder

Leitwerk und Leitwerksträger sind überwiegend aus Balsaholz gefertigt. Einige Elemente bestehen aus Abachi-  und Sperrholz. Für Lagerelemente fand GFK - Platinenmaterial und Kunststoff Verwendung.
Die Spannweite des HLW beträgt 27cm.
10g ist das Rohbaugewicht.
Die Ruder sind zentral am Leitwerksträger und außen am Leitwerk gelagert. Profil: NACA 0006

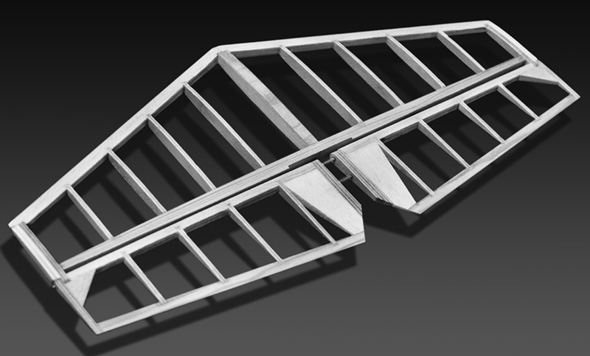

Höhenleitwerk

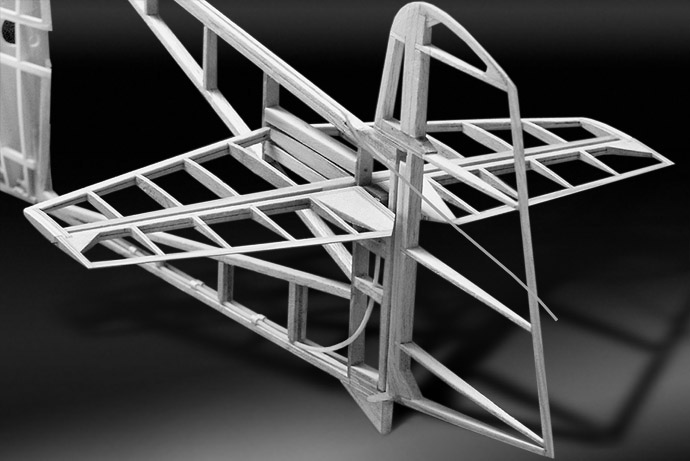

komplettes Leitwerk
Servos für Leitwerke Komplettes Leitwerk

Das Höhenleitwerk ist mit einem GFK - Kreuz am Spant (Sperrholz) angeschlagen. Am Hauptholm (Kiefer) ist es verschraubt. Somit ist es demontierbar, wenn vorher die Ruder entfernt werden.

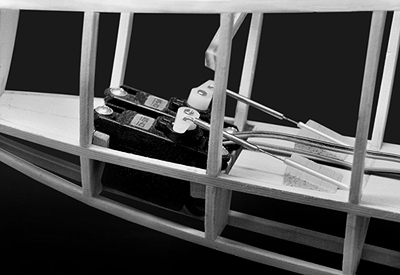

Servos für die Leitwerke

Gekröpfter Kopf aus Stahldraht (0,8mm) und Zug (0,5mm) sind in eine Messinghülse (2mm) gelötet. Führung des Zuges in 2mm Röhrchen aus Kunststoff.
