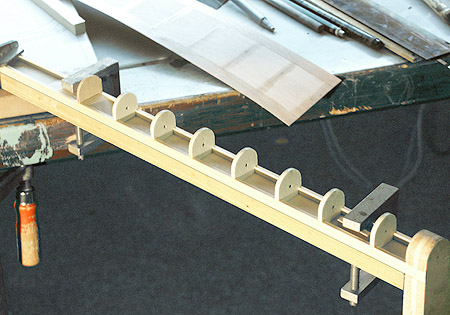

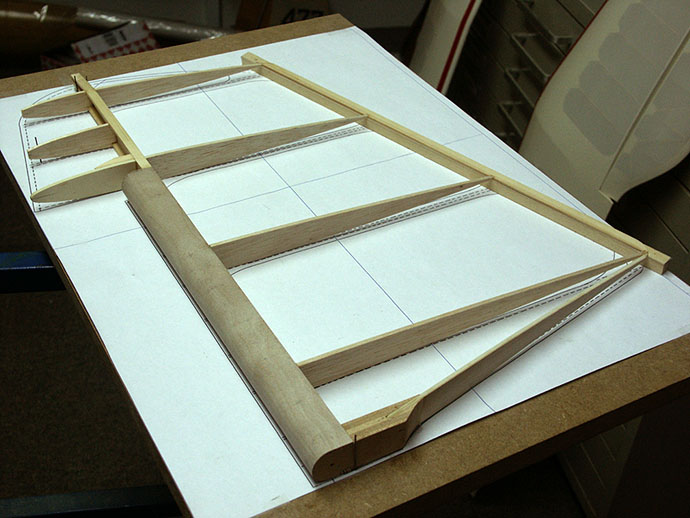

Seitenruder Als erstes erfolgt
die Erstellung des Holms. Zwei Kiefernleisten 3x8mm werden mit einem Steg
aus 3mm Pappelsperrholz verbunden. Dazwischen werden die Scheiben für die
D - Box eingefügt. |
|

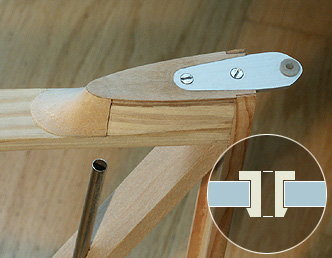

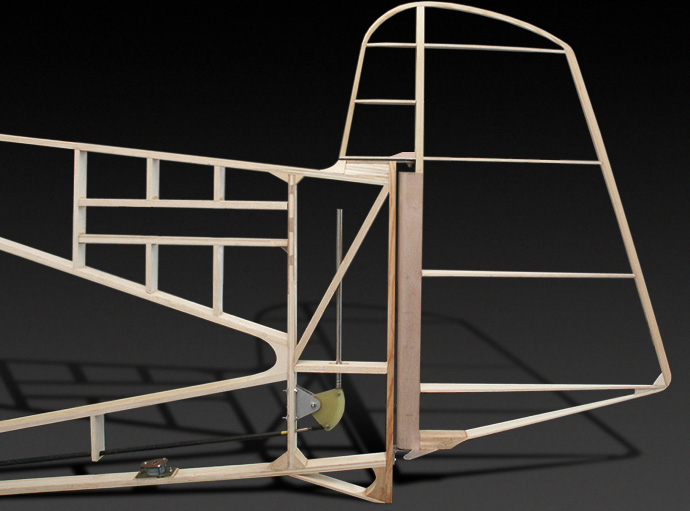

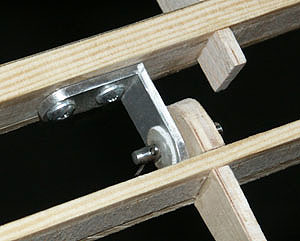

Die 3mm Lagerachsen laufen in eingepressten Polyamid - Buchsen. Das Ruder kann nach oben ausgehängt werden. Fixiert wird es unten mit einer Stoppmutter. | ||

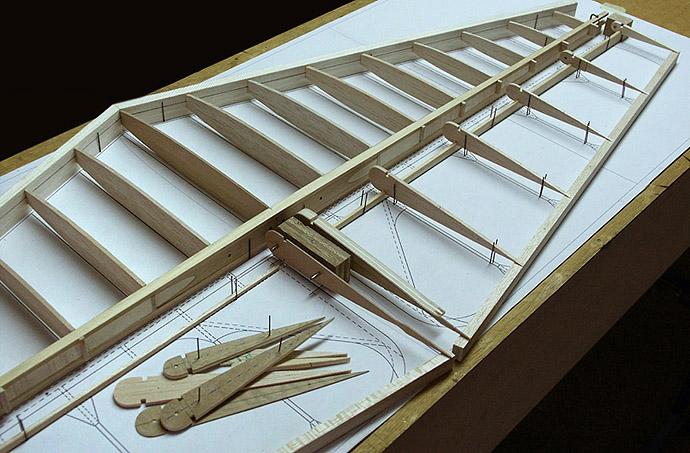

Aufbau des Höhenleitwerks | ||

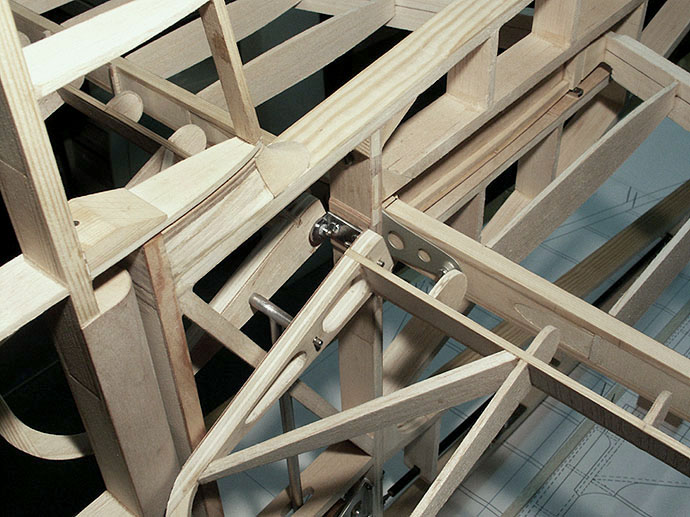

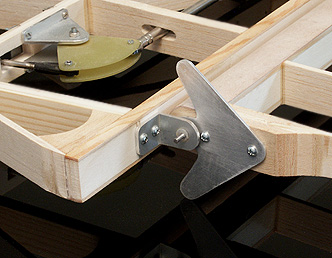

Installiertes Höhenleitwerk mit Ruderanlenkung | ||
Zum
Auf- und Abrüsten des Höhenleitwerks müssen beide Ruderhälften entfernt
werden. Sie werden von außen in die Lager und die Schubstange eingeschoben
und an den äußeren Lagern mit Splinten gesichert. Alle Lager haben
ebenfalls Polyamidbuchsen erhalten. Besagte Buchsen stelle ich selber her.
Sie verhindern, dass Metall auf Metall läuft und gewähren absolute
Spielfreiheit!

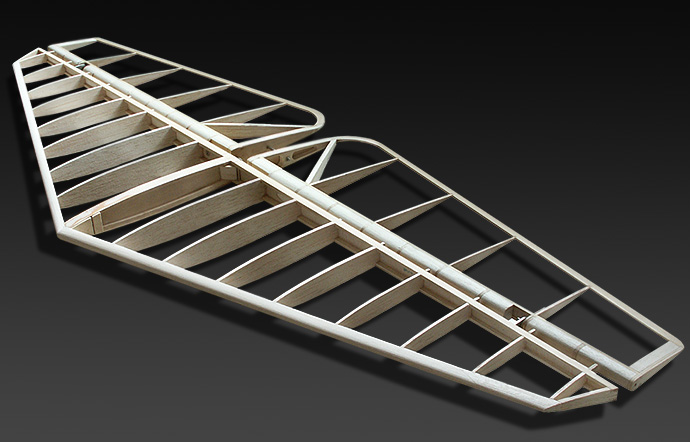

Unten das rohbaufertige Höhenleitwerk. Es hat 102cm Spannweite und wiegt im abgebildeten Zustand 195g. |
||
