Rumpf Ausbau

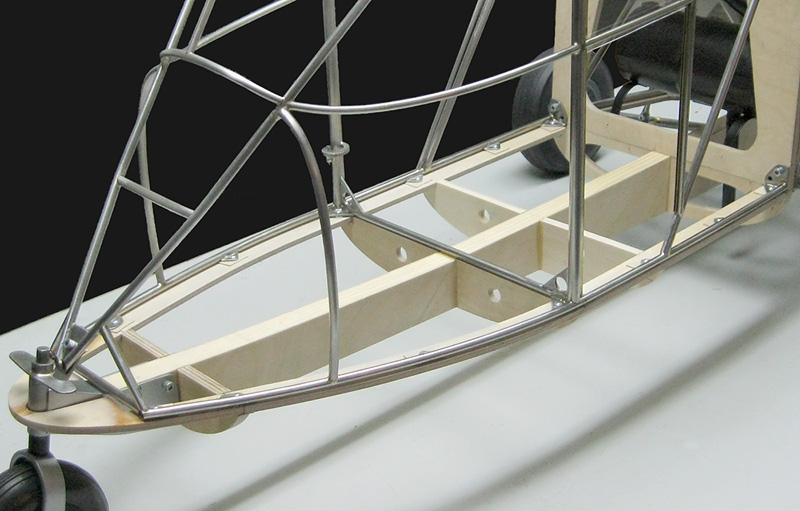

Holzkonstruktion für vordere Unterbodenschale

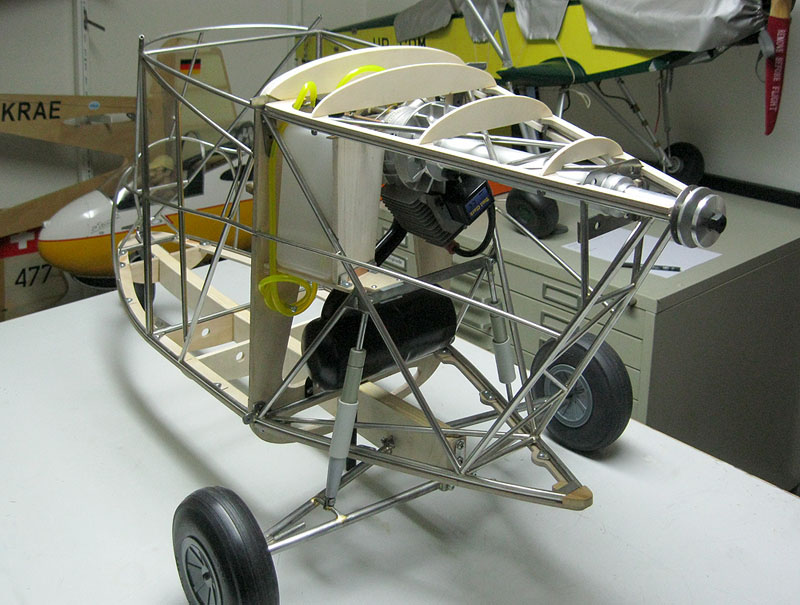

Holzkonstruktionen für die Dach- und Bodenschalen

Das vordere Rumpfgerüst wird mit dem Chassis und der späteren Bodenplatte verschraubt.
Im hinteren Rumpfbereich werden Dach-, Boden- und Endschale mit dem Gerüst verschraubt; ebenso die Seitenwände.
Somit wird der Rumpf später in sämtlich Sektionen zerlegbar sein.

Holzkonstruktion für hintere Dach- und Bodenschale

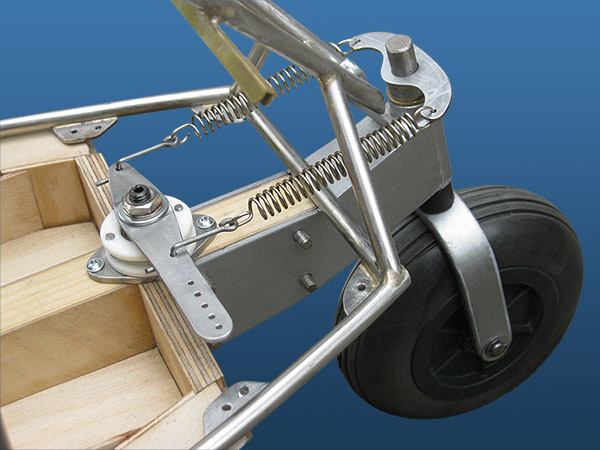

Ansteuerung Bugrad   Ansteuerung Bugrad

Die Wippe ist kugelgelagert. Dazu habe ich eine Industrierolle zweckentfremdet. Die Kunststoffrolle dient als Lagerkäfig und ist mit einem Flansch verschraubt.
